جیو فون میگنیٹ

جیو فون میگنیٹ

جیو فزیکل ایکسپلوریشن ٹیکنالوجی کی ترقی کے ساتھ ہی سیسمک ڈیٹا کے حصول کی درستگی اور معیار کی مانگ میں اضافہ ہوتا جا رہا ہے۔ لیتھولوجی، سیال، اور ٹوٹے ہوئے ذخائر کی شناخت کے لیے براڈ بینڈ، ہائی فیڈیلیٹی، ہائی سگنل ٹو شور کا تناسب، اور ہائی ڈائنامک ڈیٹا کی ضرورت ہوتی ہے، جو ذخائر کے محل وقوع، خصوصیات، کنیکٹیویٹی، اور بالآخر تیل کی بحالی کو بہتر بناتا ہے۔ جیو فون ایک پیشہ ور سینسر ہے جو سطح کے مکینیکل کمپن کو برقی سگنل میں تبدیل کرتا ہے، یا ایک الیکٹرو مکینیکل کنورٹر جو مکینیکل توانائی کو برقی توانائی میں تبدیل کرتا ہے۔ یہ پورے سیسمک ڈیٹا کے حصول کے عمل کا ایک اہم جزو ہے۔ ان کے آپریٹنگ اصولوں کے مطابق، جیو فونز کو برقی مقناطیسی انڈکشن، پیزو الیکٹرک سیرامک، MEMS، اور فائبر آپٹکس کے طور پر درجہ بندی کیا گیا ہے۔ سب سے عام قسم الیکٹرک انڈکشن ہے، اور حرکت پذیر کوائل جیوفون سب سے زیادہ نمائندہ ہے۔

بنیادی ڈھانچہ اور کام کرنے کا اصول

جیو فونز کو دو اقسام میں تقسیم کیا گیا ہے: وائبریشن سسٹم اور میگنیٹک سرکٹ سسٹم۔ شیل سلنڈر کی شکل کے نرم لوہے سے بنا ہے، اور درمیانی حصے میں مقناطیسی سرکٹ کا نظام ہے۔ مقناطیسی سرکٹ کا نظام ایک مقناطیس اور دو قطبی جوتوں پر مشتمل ہوتا ہے جو شیل سے جڑے ہوتے ہیں۔ نرم لوہے کے خول اور جیو فون میگنیٹ کے درمیان کی جگہ پر ایک کمپن سسٹم ہوتا ہے، جو ایک کوائل، کوائل سپورٹ اور اسپرنگس پر مشتمل ہوتا ہے، جو مل کر ایک ساحلی جسم بناتے ہیں۔ جیو فون کو عمودی طور پر سطح میں داخل کریں، اور جیو فون شیل کے ٹیل کون کے ذریعے زمین کے ساتھ جوڑے گا۔ سطح کی کمپن ساحلی جسم اور خول کے درمیان رشتہ دار حرکت کا سبب بنے گی، جس کے نتیجے میں مقناطیسی میدان میں کنڈلی کی نسبتہ حرکت اور کمپن کی مدت کے مطابق آؤٹ پٹ کرنٹ سگنل ہوگا۔ سگنل پروسیسنگ کے بعد زیر زمین طبقے کی ساخت کی نشاندہی کی جائے گی۔

جیو فون میگنیٹ کے بارے میں

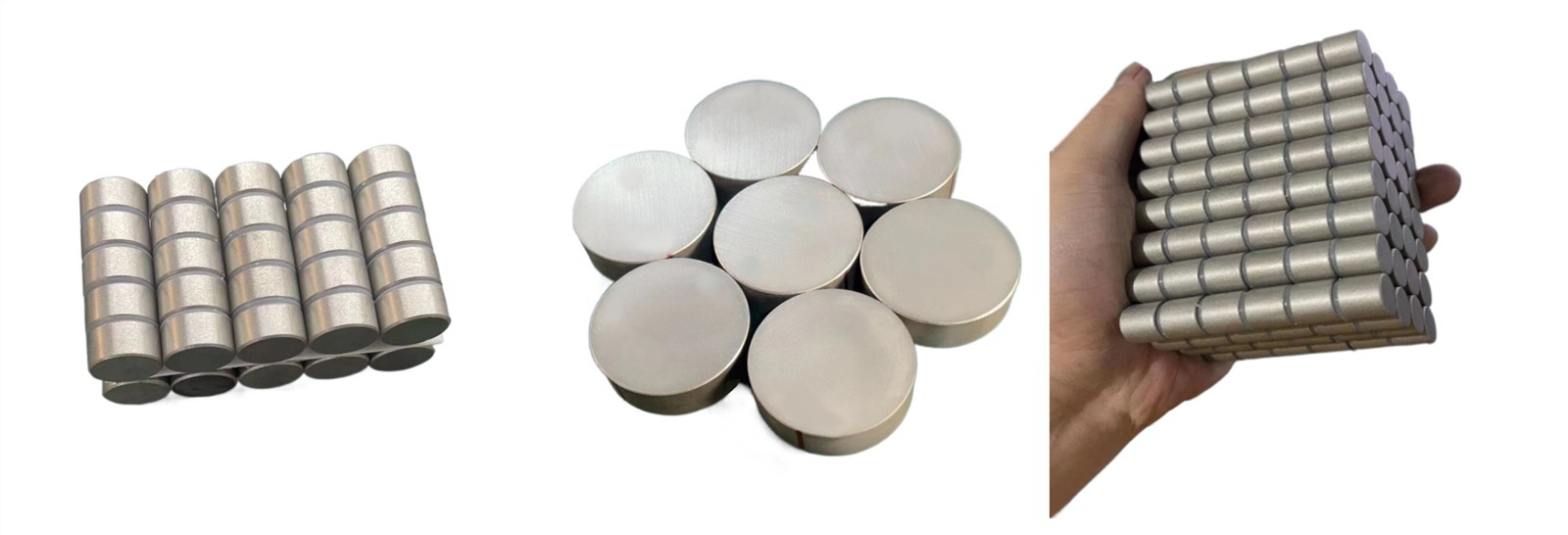

جیوفون مقناطیس، پروڈکٹ کے بنیادی جزو کے طور پر، نہ صرف جیو فون کے بنیادی اشاریہ اور پیرامیٹرز کو متاثر کرتا ہے، بلکہ اس کی قیمت کو بھی متاثر کرتا ہے۔ مختلف قسم کے مستقل مقناطیس جیو فون کی مختلف خصوصیات فراہم کریں گے۔ صرف مقناطیس کے پیرامیٹرز ہوا کے فرق کے بہاؤ کا تعین کرتے ہیں۔ مقناطیسی اثر، درجہ حرارت، برقی مقناطیسی مداخلت، اور وائبریشن سبھی ایئر گیپ فلوکس کو متاثر کریں گے، جس کی وجہ سے جیو فون کے پیرامیٹرز بدل جائیں گے۔ اگرچہ AlNiCo میگنےٹ، sintered Samarium Cobalt میگنےٹ، اور sintered Neodymium میگنےٹ سبھی جیو فونز میں استعمال کیے گئے ہیں، تاہم کاسٹ AlNiCo میگنےٹ کو ان کی اعلی درستگی، استحکام اور کم قیمت کی وجہ سے اب بھی جیو فون مقناطیس کا بہترین انتخاب سمجھا جاتا ہے۔ یہ بھی غور کرنا چاہیے کہ ان میگنےٹس میں بہت سخت طول و عرض کی رواداری ہے۔
